ظرفیت چیلر معمولاً بر اساس بیشترین بار سرمایشی موردنیاز ساختمان انتخاب می‌شود؛ اما این به معنای فعالیت دائمی دستگاه با حداکثر توان نیست. میزان سرمایش موردنیاز در ساعات مختلف روز تغییر می‌کند و اگر چیلر بتواند عملکرد خود را با این تغییرات هماهنگ کند، امکان بهبود بهره‌وری انرژی و کنترل بهتر شرایط دمایی فراهم می‌شود. به همین دلیل، کنترل ظرفیت چیلر یکی از موضوعات مهم در طراحی و بهره‌برداری از سیستم‌های تهویه مطبوع است.
کنترل ظرفیت چیلر چیست و چرا اهمیت دارد؟
بار سرمایشی ساختمان با عواملی مانند دمای بیرون، میزان تابش خورشید، تعداد افراد حاضر، تجهیزات روشن و ساعات کاری تغییر می‌کند. در نتیجه، چیلری که برای بیشترین بار سرمایشی طراحی شده است، ممکن است در بسیاری از ساعات به تمام ظرفیت خود نیاز نداشته باشد. این وضعیت را کارکرد در بار جزئی (Partial Load) می‌نامند.
کنترل ظرفیت به روش‌هایی گفته می‌شود که خروجی سرمایشی چیلر را با نیاز واقعی ساختمان هماهنگ می‌کنند. این کار می‌تواند با تنظیم عملکرد کمپرسور یا استفاده از سازوکارهای کنترلی دیگر انجام شود.
باید بین ظرفیت‌سنجی و کنترل ظرفیت تفاوت قائل شد. ظرفیت‌سنجی مشخص می‌کند چه دستگاهی برای پروژه مناسب است؛ کنترل ظرفیت تعیین می‌کند دستگاه در شرایط مختلف بهره‌برداری چگونه کار کند. حتی بهترین سیستم کنترلی هم نمی‌تواند انتخاب اشتباه ظرفیت چیلر را به‌طور کامل جبران کند.
نقش اینورتر در کنترل ظرفیت چیلر و کاهش مصرف برق
یکی از روش‌های رایج کنترل ظرفیت، استفاده از اینورتر یا درایو فرکانس متغیر (VFD) برای تنظیم سرعت کمپرسور است. در چیلرهای مجهز به این فناوری، سرعت کمپرسور می‌تواند متناسب با بار سرمایشی تغییر کند؛ بنابراین دستگاه در شرایطی که به سرمایش کمتری نیاز است، مجبور نیست همواره با حداکثر سرعت کار کند.
این قابلیت می‌تواند مصرف برق را در بارهای جزئی کاهش دهد؛ با این حال، میزان صرفه‌جویی به شرایط واقعی پروژه وابسته است. دمای محیط، دمای آب ورودی و خروجی، نوع کمپرسور، طراحی مبدل‌های حرارتی و نحوه کنترل دستگاه همگی بر نتیجه اثر می‌گذارند.

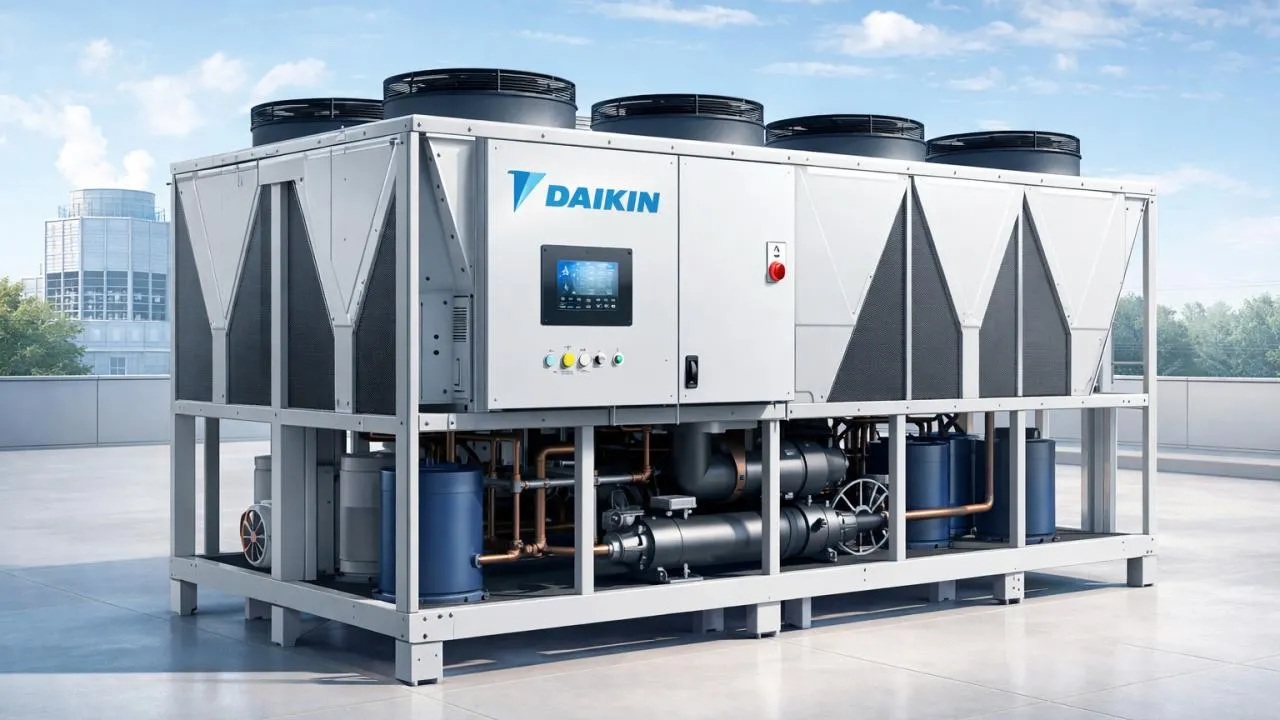

در چیلرهای دایکین، مدل‌هایی با کمپرسور اسکرال اینورتر و اسکرو اینورتر وجود دارند. به عنوان مثال، در خانواده‌های محصولی مانند EWAT-B و EWAD-TZ مدل‌هایی از نوع هواخنک و در خانواده EWWD-VZ مدل‌هایی از نوع آب‌خنک معرفی شده‌اند. هنگام مقایسه این تجهیزات باید مشخصات دقیق مدل و شرایط طراحی را بررسی کرد؛ وجود اینورتر به‌تنهایی تضمین‌کننده مصرف برق کمتر در همه پروژه‌ها نیست.
تفاوت چیلر اینورتر با چیلر معمولی چیست؟
تفاوت اصلی به شیوه تنظیم ظرفیت و عملکرد کمپرسور مربوط می‌شود. در چیلرهای مجهز به اینورتر، امکان تغییر سرعت کمپرسور وجود دارد؛ اما در بسیاری از سامانه‌های بدون اینورتر، کنترل ظرفیت با روش‌هایی مانند روشن و خاموش شدن کمپرسور یا سازوکارهای مکانیکی دیگر انجام می‌شود. روش دقیق به نوع دستگاه و طراحی آن بستگی دارد.
|
ویژگی |
چیلر مجهز به اینورتر |
چیلر بدون اینورتر |
|---|---|---|
|
تنظیم ظرفیت |
با تغییر سرعت کمپرسور در محدوده طراحی |
با روش‌های کنترلی متناسب با نوع کمپرسور |
|
عملکرد در بار جزئی |
امکان تنظیم پیوسته‌تر ظرفیت |
وابسته به روش کنترل و تعداد مراحل ظرفیت |
|
مصرف برق |
امکان کاهش مصرف در شرایط مناسب |
وابسته به طراحی و شرایط بهره‌برداری |
|
هزینه اولیه |
ممکن است بیشتر باشد |
بسته به مدل و ساختار دستگاه متفاوت است |
برای انتخاب بین این دو نوع، نباید فقط قیمت خرید یا عبارت «اینورتر» را ملاک قرار داد. بررسی مصرف انرژی در شرایط بار جزئی، هزینه نگهداری، ظرفیت موردنیاز و شرایط اقلیمی تصویر دقیق‌تری از هزینه کل بهره‌برداری ارائه می‌کند.

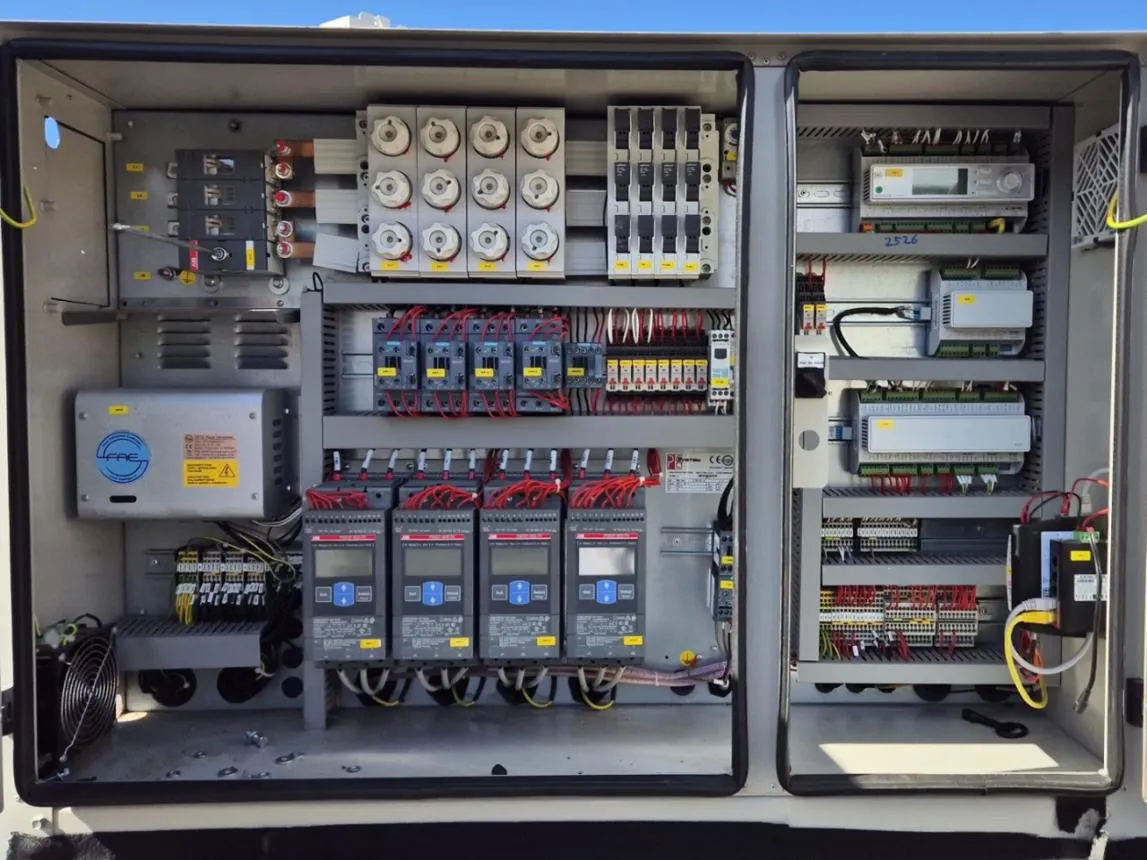

ارتباط کنترل ظرفیت چیلر با سیستم مدیریت هوشمند ساختمان
در ساختمان‌های مجهز به سیستم مدیریت هوشمند ساختمان (BMS)، می‌توان اطلاعات تجهیزات سرمایشی را برای پایش و مدیریت یکپارچه جمع‌آوری کرد. این ارتباط ممکن است از طریق پروتکل‌هایی مانند Modbus یا BACnet برقرار شود؛ البته پشتیبانی از هر پروتکل به مدل چیلر، کنترلر نصب‌شده و طراحی سیستم بستگی دارد.
با اتصال تجهیزات به BMS، مدیر تأسیسات می‌تواند وضعیت عملکرد، دماها، هشدارها و برخی شاخص‌های مصرف انرژی را بررسی کند. این اطلاعات به شناسایی عملکرد غیرعادی و ارزیابی بهتر بهره‌وری کمک می‌کنند. با این حال، صرف اتصال چیلر به BMS الزاماً باعث کاهش مصرف برق نمی‌شود؛ تنظیمات صحیح، پایش مداوم و نگهداری مناسب نیز اهمیت دارند.
برای انتخاب چیلر کم‌مصرف به چه نکاتی توجه کنیم؟
کنترل ظرفیت تنها یکی از عوامل مؤثر بر عملکرد چیلر است. برای انتخاب مناسب، باید بار سرمایشی پروژه، شرایط آب‌وهوایی، نوع کاربری ساختمان و مشخصات فنی دستگاه هم‌زمان بررسی شوند.
- ظرفیت سرمایشی: محاسبه بار برودتی باید متناسب با ویژگی‌های واقعی ساختمان انجام شود.
- نوع کمپرسور و روش کنترل: مشخص کنید دستگاه از کمپرسور اسکرال یا اسکرو استفاده می‌کند و ظرفیت آن چگونه تنظیم می‌شود.
- راندمان در بار جزئی: عملکرد دستگاه را فقط در ظرفیت نامی ارزیابی نکنید؛ مصرف انرژی در شرایط متغیر نیز اهمیت دارد.
- شرایط نصب و نگهداری: فضای نصب، جریان هوای مناسب، کیفیت آب در چیلرهای آب‌خنک و برنامه سرویس دوره‌ای بر عملکرد سیستم اثر می‌گذارند.
- امکانات کنترلی: در پروژه‌های بزرگ، سازگاری با BMS و قابلیت پایش مصرف انرژی می‌تواند به مدیریت بهتر تجهیزات کمک کند.
در نهایت، چیلر کم‌مصرف لزوماً گران‌ترین مدل یا دستگاهی با بیشترین امکانات نیست. انتخاب مناسب زمانی انجام می‌شود که ظرفیت دستگاه، فناوری کنترل و شرایط بهره‌برداری با نیاز واقعی ساختمان هماهنگ باشند.
